吊鉤式拋丸機是表面處理設備中的一種常見機型，廣泛應用于汽車制造、工程機械、鑄造鍛造等行業。本文從工作原理、設備結構、適用工件、技術參數、選型要點及維護保養等方面進行介紹。

 一、工作原理

吊鉤式拋丸機采用懸掛式作業方式。工件通過吊鉤或吊具懸掛在拋丸室內的吊掛裝置上，由驅動機構帶動工件在室內勻速旋轉。布置于室體不同位置的拋丸器將彈丸高速拋射至工件表面。由于工件持續旋轉，拋射覆蓋范圍可涵蓋工件的外表面、內腔及深孔部位。清理完成后，吊鉤將工件送出拋丸室，進入卸料工位。

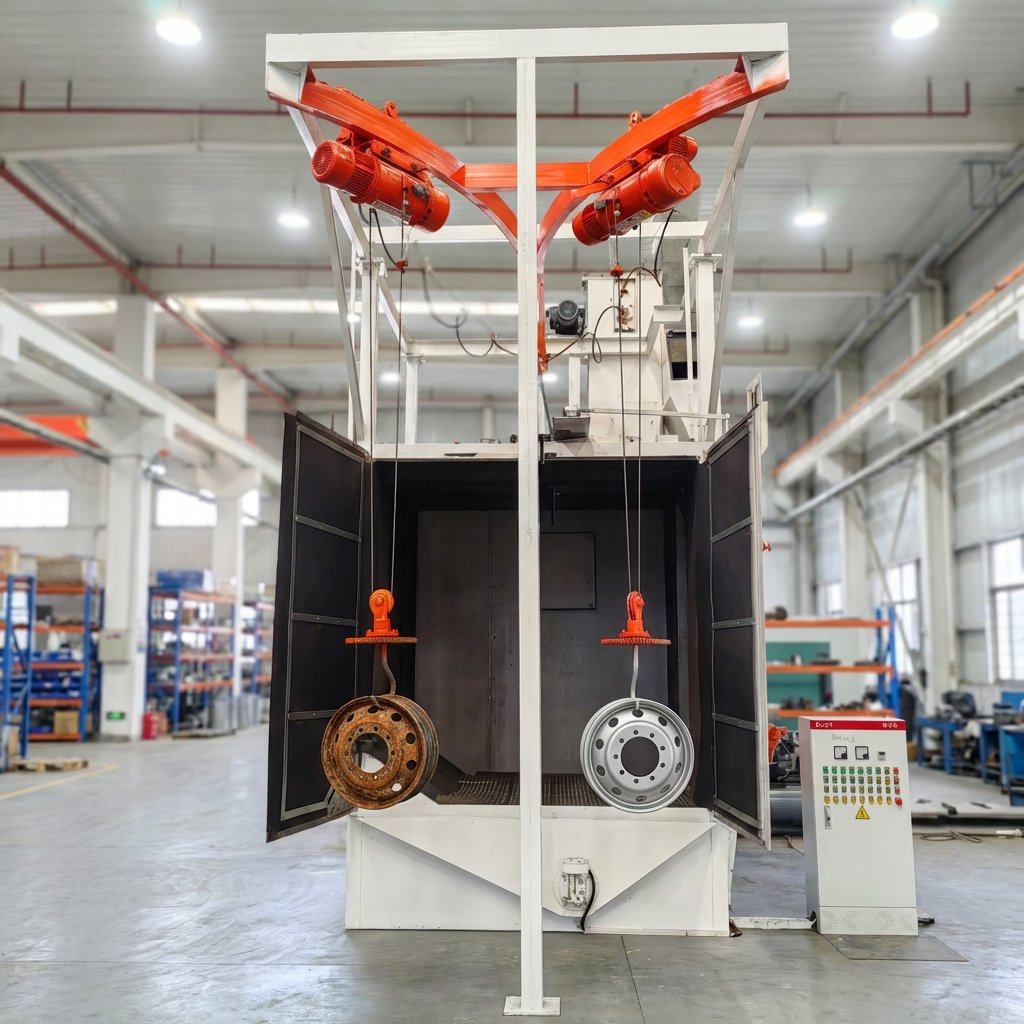

吊鉤配置可分為單鉤和雙鉤兩種形式。單鉤配置適用于中小批量生產，雙鉤配置可實現一鉤在拋丸室內清理、另一鉤在室外裝卸的交替作業，減少設備待機時間，提高設備利用率。

二、設備結構

吊鉤式拋丸機主要由以下幾個部分組成：

拋丸室

拋丸室是一個密閉的箱體結構，室內壁鋪設耐磨護板，用于承受彈丸的反復沖擊。拋丸室設有工件進出的大門，并配備密封裝置，防止彈丸和粉塵外逸。室體底部設有集料斗，用于收集散落的彈丸。

吊鉤及吊掛系統

吊鉤由升降機構和旋轉機構組成。升降機構負責將工件送入和送出拋丸室，旋轉機構使工件在清理過程中勻速轉動。吊鉤的承載能力根據工件重量選配，常見規格從500公斤到5000公斤不等。雙鉤配置的設備有兩套獨立的吊掛系統，可交替作業。

拋丸器

拋丸器是吊鉤式拋丸機的核心部件，通常布置在拋丸室的側方和頂部。每個拋丸器由葉輪、分丸輪、定向套和電機組成。拋丸器的數量、功率和布置角度根據工件的清理要求確定。常見配置為2至4臺拋丸器。

彈丸循環系統

彈丸循環系統由螺旋輸送機、斗式提升機、分離器和儲料斗組成。散落的彈丸通過拋丸室底部的螺旋輸送機收集，送至斗式提升機，提升至分離器進行篩選分離。完好的彈丸落入儲料斗供拋丸器循環使用，破碎彈丸和粉塵被排出。

除塵系統

除塵系統由除塵器、風機和管道組成。拋丸室在作業過程中保持負壓狀態，含塵氣體通過管道被吸入除塵器。除塵器通常采用濾筒式，過濾效率可達99.9%以上。

電氣控制系統

電氣控制系統采用PLC可編程控制器，配備觸摸屏操作界面。系統控制吊鉤升降和旋轉、拋丸器啟停、彈丸循環系統運行、除塵器啟停等。觸摸屏可顯示設備運行狀態、故障報警信息，并存儲多組工藝參數。

三、適用工件

吊鉤式拋丸機主要適用于以下幾類工件：

形狀復雜的工件

包括發動機缸體、缸蓋、變速箱殼體、泵體、閥體等帶有內腔、深孔或復雜曲面的鑄件。吊掛旋轉的方式可使彈丸從多個角度進入內腔和深孔，清理較為徹底。

怕碰撞的工件

例如已完成精密加工的零部件、帶有螺紋的緊固件、薄壁鑄件等。吊鉤式拋丸機中每個工件獨立懸掛，彼此之間不產生接觸，可避免因相互碰撞造成的表面損傷或尺寸偏差。

大型單體工件

包括大型鑄件、鍛件、焊接結構件、框架類零件等。這些工件單件重量較大，不便于在履帶式設備中批量處理，采用吊鉤懸掛的方式可簡化裝卸操作。

需要進行表面強化的工件

例如齒輪、曲軸、連桿、彈簧等承受交變載荷的零件。拋丸處理可在金屬表層形成壓應力層，有助于提高工件的抗疲勞強度。

四、選型要點

選擇吊鉤式拋丸機時，需要關注以下幾個技術參數和配置選項。

吊鉤承載能力

根據工件的單件重量確定吊鉤的額定載荷。承載能力需覆蓋最大工件的重量，并留有一定的安全余量。

清理室尺寸

拋丸室的有效工作空間需滿足工件外形尺寸的要求。需要確認工件能夠順利通過清理室的門洞，并且在旋轉過程中不與室體內壁發生干涉。

拋丸器配置

拋丸器的數量、功率和布置角度直接影響清理效率和效果。對于形狀復雜的工件，建議配置多臺拋丸器從不同方向進行拋射，以減少清理盲區。

吊鉤形式

單鉤配置結構簡單，適合小批量、多品種生產。雙鉤配置可實現交替作業，適合連續生產。部分設備還提供升降式吊鉤，便于重型工件的裝卸。

除塵系統

吊鉤式拋丸機應配備高效除塵系統，以確保粉塵排放符合環保標準。除塵器類型通常為濾筒除塵器，需根據拋丸室容積和拋丸器功率匹配適當?shù)娘L(fēng)量。

六、維護保養

吊鉤式拋丸機的日常維護主要包括以下幾個方面：

每日檢查

- 觀察彈丸存量是否充足

- 聽拋丸器有無異常聲響

- 觀察清理效果是否有明顯變化

- 檢查除塵器壓差讀數是否在正常范圍

每周檢查

- 檢查拋丸器葉片、定向套的磨損情況

- 清理分離器篩網上的雜質

- 緊固各部位的螺栓

- 檢查吊鉤及吊具的運行狀態

每月檢查

- 檢查拋丸器的動平衡狀態

- 清理電氣柜內部的灰塵

- 檢查提升機鏈條的張緊度并適當潤滑

- 檢查輸送系統的托輥和滾筒

每季度檢查

- 檢測彈丸規格，篩除廢丸并補充新丸

- 全面清理除塵器濾材

- 檢查電機絕緣性能和軸承狀態

七、安全注意事項

- 進行任何維護操作前，務必切斷總電源并掛設警示標識

- 進入拋丸室內部作業時，佩戴安全帽、護目鏡及防塵口罩

- 更換重型部件時使用起重設備，禁止人力搬運

- 維修完成后，空載試運行一段時間，確認無異常后再投入生產

- 操作人員應經過培訓，熟悉設備操作規程和安全要求

八、總結

吊鉤式拋丸機適用于形狀復雜、怕碰撞、單件重量較大的工件，在清理的同時還可獲得表面強化效果。選型時應根據工件的重量、外形尺寸、形狀復雜程度以及生產批量，確定吊鉤承載能力、清理室尺寸和吊鉤配置形式。日常使用中建立定期檢查制度，可以降低故障率，延長設備壽命。
